Cómo instalar 20 metros de Tira LED COB Direccionable con WLED en una pérgola e Integrarlo en Home Assistant

Materiales y componentes necesarios

Para un proyecto exterior duradero y de calidad profesional, estos son los componentes indispensables:

• Tira LED COB direccionable (24V): La tecnología COB (Chip on Board) elimina por completo el efecto de "puntos de luz", proyectando una línea de luz continua y difusa. Al ser direccionable digitalmente, permite controlar píxeles individuales y efectos dinámicos.
• Fuente de alimentación de 24V (mínimo 6,25A): Con 24V se reduce drásticamente la corriente necesaria respecto a los 5V o 12V, minimizando caídas de tensión en distancias largas.
• Controlador compatible con WLED: Con conectores rápidos de palanca y micrófono integrado para efectos reactivos al sonido.
• Perfiles de aluminio con difusor translúcido: Esenciales para disipar el calor y proteger la tira del polvo y la intemperie.
• Cajas estancas de conexiones para exterior: Para alojar la fuente, el controlador y las uniones de cables protegidas contra humedad y lluvia.
• Adhesivo de montaje para exteriores.

Paso 1: Comprobación previa y configuración inicial de WLED en banco

Antes de perforar o pegar un solo perfil, prueba todo el circuito en una mesa:

1. Conexión eléctrica: Conecta la alimentación de 24V al controlador y la salida del controlador a la tira LED mediante los conectores de rosca estancos.
2. Primer encendido: Conecta a la red y verifica que la fuente encienda, el controlador inicie y los LEDs respondan.
3. Configuración Wi-Fi de WLED:
   • Al encender por primera vez, el controlador genera su propio punto de acceso: WLED-AP.
   • Conéctate desde tu móvil o PC (la contraseña por defecto suele ser wled1234).
   • Accede al menú de configuración Wi-Fi, introduce el SSID y contraseña de la red doméstica de tu hogar para vincularlo a tu LAN.

Paso 2: Elección y preparación de los perfiles de aluminio

Un error habitual al trabajar con tiras COB es dar por sentado que cabrán en cualquier perfil.

La importancia del ancho interior

Las tiras LED COB direccionables de exterior con protección suelen rondar 1 cm de ancho. Comprueba siempre la cota interior del canal de aluminio antes de comprarlo; muchos perfiles estándar son demasiado estrechos.

Adaptación a la estructura de la pérgola

1. Replanteo previo: Presenta los perfiles con cinta de doble cara para comprobar alineaciones y salvar herrajes, manivelas del techo o tornillos de la pérgola.
2. Cortes y ranuras: Con una sierra para metal, practica muescas en el aluminio y en el difusor translúcido en los puntos donde deban librar obstáculos o por donde salgan los cables hacia las cajas de conexión.
3. Fijación definitiva: Aplica un cordón continuo de adhesivo de montaje para exterior. Retira inmediatamente el exceso de producto que rebose por los bordes antes de que cure.

Paso 3: Instalación de la tira LED y montaje estanco

1. Pegado de la tira: La tira incorpora adhesivo 3M en la parte trasera. Retira el protector y avanza tramo a tramo (manejar 10 o 20 metros sueltos puede provocar tirones y roturas).
2. Colocación del difusor: Coloca la tapa translúcida a medida que avanzas para dejar la tira sellada y protegida mecánicamente.
3. Alojamiento estanco: La fuente de alimentación y el controlador deben situarse en una caja estanca espaciosa en una zona protegida de la pérgola.

Paso 4: Solución a parpadeos y caídas en líneas largas (El problema de la señal de datos)

Al distanciar el controlador de la tira varios metros, suele aparecer un problema crítico: la tira sufre parpadeos intermitentes (flickering).

¿Por qué ocurre?

No siempre se debe a una caída de tensión. Las tiras direccionables envían una señal digital de alta frecuencia. Al alargar la línea con una manguera eléctrica estándar sin apantallar, la señal se distorsiona o capta ruido antes de llegar al primer píxel.

La solución definitiva:

• Utiliza cable Ethernet y haz viajar la señal de datos (DATA) y la masa (GND) juntas a través de un par trenzado.
• El trenzado aporta una referencia de masa constante y neutraliza las interferencias electromagnéticas, estabilizando los datos sin necesidad de añadir resistencias o repetidores de señal.
• Para consumos máximos (blanco al 100%, aprox. 60W / 2,5A a 24V por tramo), comprueba que no haya sobrecalentamientos en las uniones. Si unes dos tiras en la misma caja, soldar los cables optimiza el espacio y asegura la conexión.

Paso 5: Ajustes clave en WLED

Con el hardware funcionando, aplica estos tres ajustes imprescindibles dentro de la interfaz web de WLED:

1. Definir el número exacto de LEDs: Ve a Config > LED Preferences e introduce la cantidad exacta de píxeles (por ejemplo, 200 LEDs). Puedes comprobar que cada chip responde de forma individualizada.
2. Fijar IP estática o mDNS: Asigna un nombre reconocible (ej. wled-pergola.local) o reserva su dirección IP en el DHCP de tu router para no perder el acceso.
3. Seguridad (Cambiar la clave del AP): Cambia la contraseña predeterminada (wled1234) del modo punto de acceso para evitar accesos no autorizados a la red del dispositivo.

Paso 6: Integración en Home Assistant

WLED cuenta con una de las integraciones nativas más potentes del ecosistema domótico:

1. Descubrimiento automático: Al estar en la misma red local, Home Assistant detectará el dispositivo inmediatamente a través de la integración WLED.
2. Entidades expuestas: Se generarán controles de encendido/apagado, brillo, selector de color RGB, velocidad, paletas y listado completo de efectos dinámicos.
3. Automatizaciones y escenas:
   • Agrupa la pérgola con las luces del jardín.
   • Crea automatizaciones para que se encienda al atardecer en blanco cálido y active efectos dinámicos en celebraciones.
   • Sincronízala con sensores de presencia exterior o interruptores inteligentes Zigbee/Z-Wave.

¿Dónde comprarlo?

Si te interesa alguna de las opciones comentadas, aquí tienes los enlaces disponibles:

Iluminación inteligente

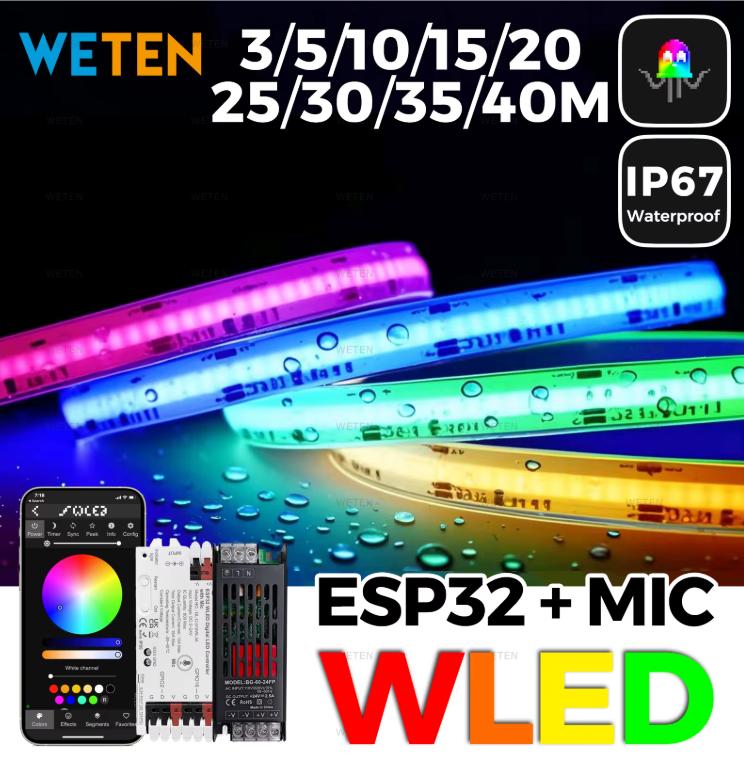

• WLED Waterproof RGBIC COB LED Strip Kit — Analizado en el vídeo: Aliexpress

Montaje

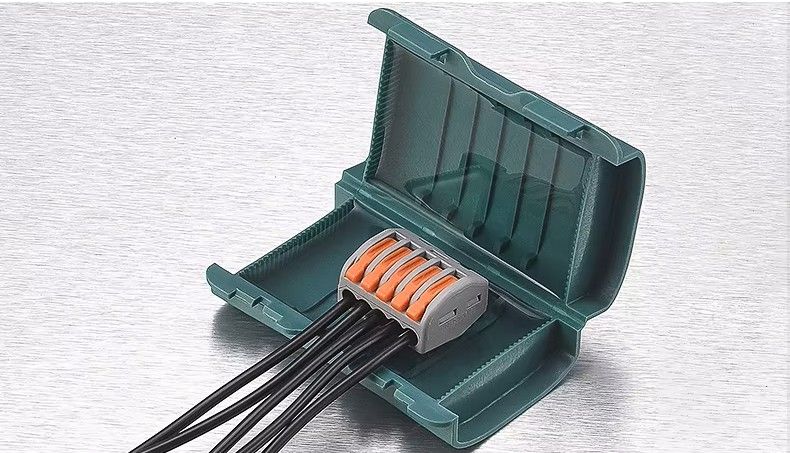

• JINH IP68 Mini Gel Wire Connector Junction Box — Analizado en el vídeo: AliExpress

Conclusión

El uso de tiras LED COB direccionables de 24V junto con WLED y perfiles de aluminio ofrece un acabado estético inmejorable tanto de día como de noche. Evitas la visión de puntos LED aislados, proteges la electrónica contra la intemperie y conservas el control local total sin depender de aplicaciones en la nube.
